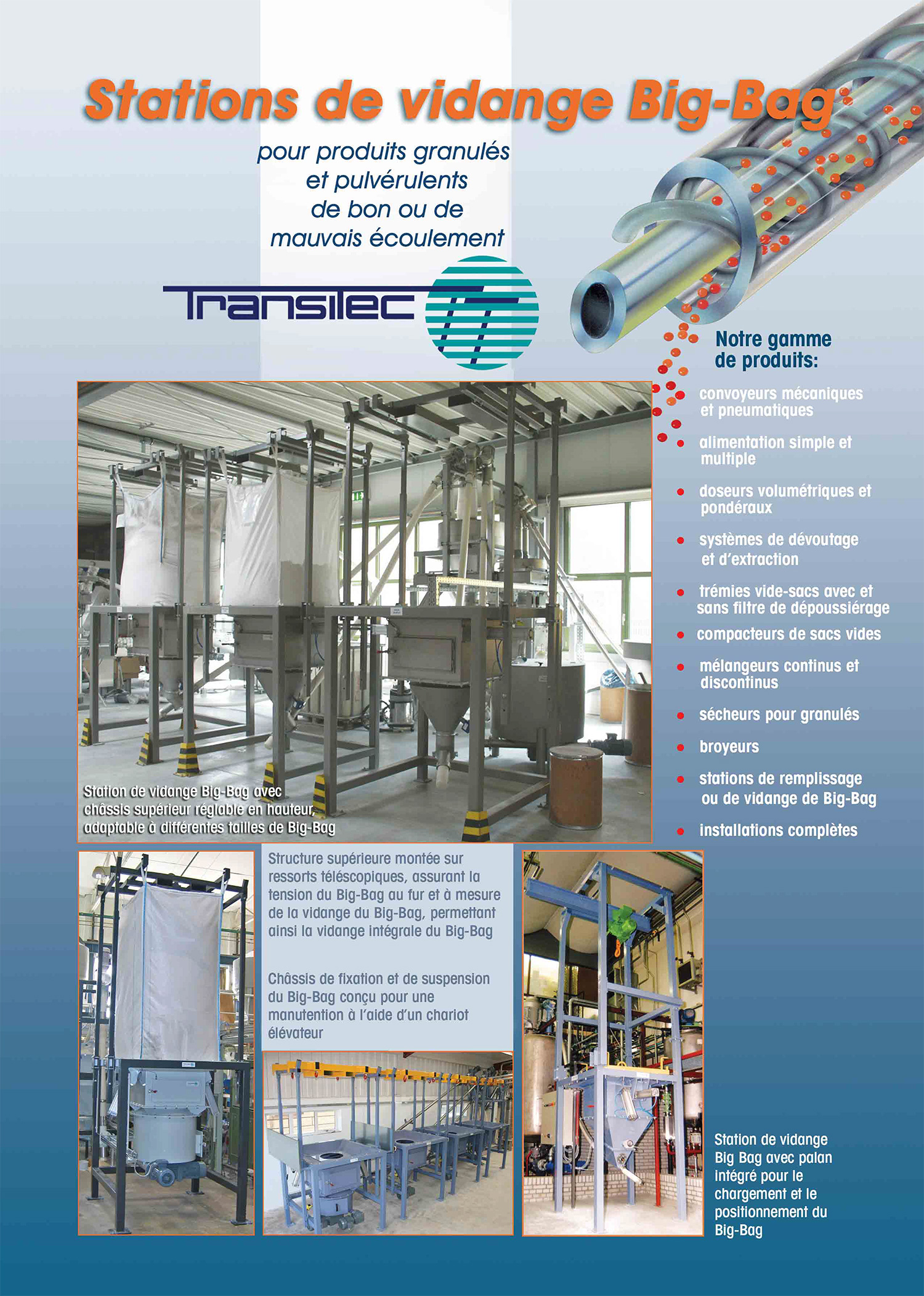

Stations de vidange de Big-Bag
10 stations de vidage de Big-Bags avec aides à l’extraction pour des matériaux en vrac à écoulement difficile et formant des ponts. 6 stations de vidage de Big-Bags pour des matériaux en vrac fluides.
Alimentation des doseurs gravimétriques au-dessus de deux extrudeuses à compounds.
Les matériaux en vrac à écoulement difficile sont transportés dans les trémies de pré-alimentation des stations de dosage gravimétriques multicomposants à l’aide de convoyeurs à spirale.
Les matériaux en vrac fluides sont transportés vers le haut à l’aide de convoyeurs pneumatiques.
Station de vidage de Big-Bag pesée avec palan à chaîne intégré
L’ensemble du châssis repose sur un cadre de base avec quatre cellules de pesée. Dans ce cas, le dosage se fait alternativement dans deux systèmes de transport à soufflerie.
Pour faciliter l’extraction du Big-Bag, la cuve de récupération, équipée d’un moteur vibrant, est montée sur quatre amortisseurs en caoutchouc dans le châssis. Le moteur vibrant est commandé par un détecteur de vide dans la trémie de retenue du produit inférieure.
Un broyeur de grumeaux est également intégré dans la trémie de retenue du produit.
Station de vidage de Big-Bag pour la poudre de PE fluide
Soit de la poudre auto-broyée provenant d’un broyeur à disque fourni par le client, soit de la poudre de PE achetée dans des Big-Bags, est transportée vers deux silos tampons situés dans la salle adjacente à l’aide de convoyeurs à spirale flexibles.
Le Big-Bag plein est suspendu dans le châssis à l’aide d’un chariot élévateur.
Le châssis supérieur est constitué d’un système tube-dans-tube avec des ressorts, qui agit comme un dispositif de tension pour serrer le Big-Bag. À mesure que le Big-Bag se vide ou devient plus léger, la croix de levage du Big-Bag est soulevée par la pression du ressort, ce qui tend le Big-Bag aux quatre coins.
8 stations de vidage de Big-Bags
Avec palans à chaîne intégrés pour suspendre les Big-Bags pleins.
Entièrement en acier inoxydable.
Plates-formes accessibles pour ouvrir les buses de décharge des Big-Bags.
Station de vidage de Big-Bag avec cuve de récupération vibrante
Équipée d’un système d’extraction et de dosage de type DZR.
Le charbon actif en poudre est dosé dans un réservoir de dissolution à l’aide d’un convoyeur à spirale flexible.
Station de vidage de double Big-Bag – combinée avec trémie de décharge de sacs
Les granulés plastiques coulent par gravité soit du Big-Bag de gauche, soit du Big-Bag de droite dans une trémie de chargement de sacs située en dessous.
Le client a installé une boîte d’aspiration pour convoyeurs pneumatiques existants sous la trémie de chargement.
Le réglage en hauteur des châssis supérieurs est limité par la trémie de chargement de sacs située en dessous.
C’est pourquoi des chaînes réglables en hauteur ont été ajoutées pour suspendre les Big-Bags de différentes tailles.
Station de vidage de Big-Bag avec aspiration de poussière
En raison de contraintes d’espace, ni un dispositif d’amarrage, ni un boîtier fermé pour l’ouverture de la buse de décharge du Big-Bag ne pouvaient être utilisés.
Une solution a été conçue pour aspirer les poussières générées lors du vidage, soit par extraction centrale, soit par un système d’aspiration à filtre autonome.
Station de vidage de Big-Bag avec couteaux pour Big-Bags jetables
Cuve de récupération de Big-Bag avec couteaux en croix pour ouvrir les Big-Bags à fond fermé SANS buse de décharge.
Station de vidage de Big-Bag avec fond entièrement ouvrable.
