Beschickung von gravimetrischen Dosieren oberhalb von 2 Compound-Extrudern.

Die schwer fließenden Schüttgüter werden mittels Spiralförderer in die Vorlagetrichter der gravimetrischen Mehrkomponenten-Dosierstationen gefördert.
Die rieselfähigen Schüttgüter werden mittels Saugförderer hoch gefördert.

Das gesamte Gestell steht auf einem Grundrahmen mit 4 Wiegezellen. In diesem Fall wird wechselweise in 2 Gebläseförderungen eindosiert.

Als Big-Bag Austragshilfe ist die mit einem Rüttelmotor versehene Big-Bag Auffangwanne auf 4 Gummipuffern im Gestell montiert. Die Ansteuerung des Rüttelmotors erfolgt über einen Leermelder im unteren Produktnachbehälter.

Im Produktnachbehälter befindet sich auch ein Klumpenbrecher.

Es wird entweder selbst gemahlenes Pulver aus einer kundenseitig beigestellten Prallscheibenmühle oder zugekauftes PE-Pulver aus Big-Bags in 2 in der Nebenhalle stehende Puffersilos gefördert – dies erfolgt mittels flexiblen Spiralförderern.

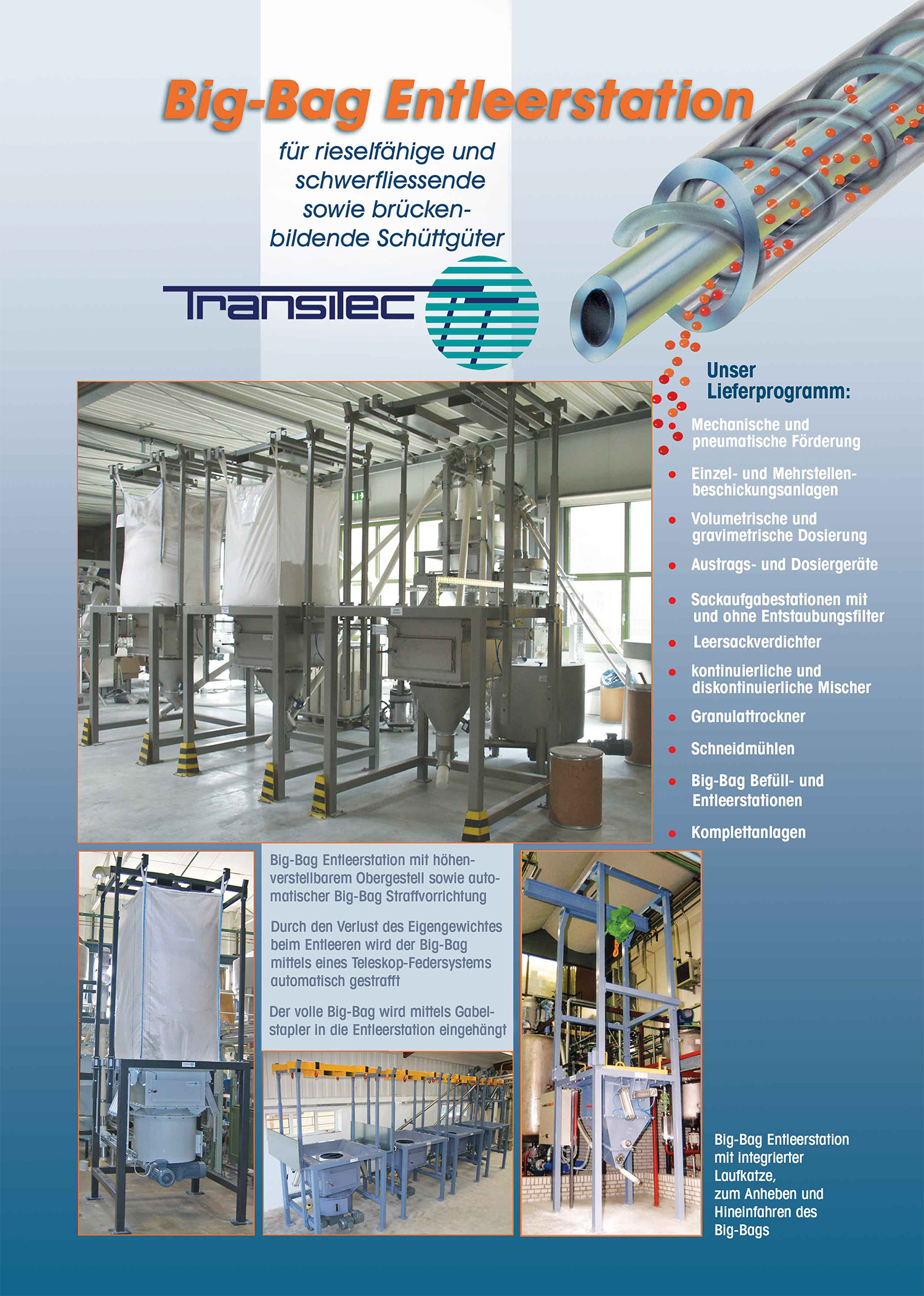

Der volle Big-Bag wird mittels Gabelstapler in das Gestell eingehängt.

Das Obergestell besteht aus einem Rohr-in-Rohr-System mit Federn, welches als Straffvorrichtung zum Spannen des Big-Bags dient. Durch Leerwerden, bzw. Leichterwerden, wird das Big-Bag-Aufnahmekreuz durch den Federdruck angehoben und strafft somit den Big-Bag an den 4 Ecken.

Komplett in Edelstahl.

Begehbare Podeste zum Öffnen der Big-Bag Auslaufrüssel.

Mit Austrags- und Dosiergerät Typ DZR.

Dosierung von Pulveraktivkohle mittels flexiblem Spiralförderer in einen Lösetank.

Kunststoffgranulat rieselt im freien Fall entweder aus dem linken oder aus dem rechten Big-Bag in einen darunter stehenden Sack-Aufgabehälter.

Kundenseitig wurde unter diesem Aufgabebehälter eine Absaugbox für vorhandene Saugförderer montiert.

Die Höhenverstellung der Obergestelle ist durch den darunter stehenden Sackaufgabehälter begrenzt.
Daher wurden zusätzlich höhenverstellbare Ketten zum Einhängen der Big-Bags mit unterschiedlichen Abmessungen vorgesehen.

Aus Platzgründen konnte weder eine Andock-Vorrichtung noch ein geschlossenes Gehäuse zum Öffnen des Big-Bag Auslaufrüssels eingesetzt werden.
Als Lösung wurde ein System vorgesehen, welches die entstehenden Stäube, mittels zentraler Absaugung oder eigener Filterabsaugung absaugt.

Big-Bag Auffangwanne mit Kreuz-Schlitzmessern zum Aufschlitzen von Big-Bags mit geschlossenem Boden OHNE Auslaufrüssel.
